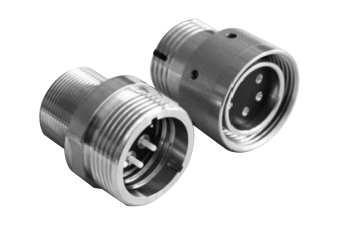

水密連接器
水密連接器
產品特性
● 干插拔水密連接器
● 接觸件與絕緣體鑲嵌一體化
● 絕緣體和0圈與殼體組裝型式方便更換
● 插座有螺紋安裝和法蘭安裝兩種
● 13種殼體型號，多種接點排列，接點數高達203個
● 實現電信號和光信號以及光電混合信號的傳輸
● 鍵位導向結構，防止錯插
● 耐壓等級可達140Mpa
● 可選殼體材料
● 可選電纜端接方式
應用領域
● 鉆井平臺
● 海軍潛器
● 臍帶鏈接
● ROV系統
主要技術參數
耐壓：140Mpa (取決于殼體材料)
機械壽命：1000次 (0形密封圈100次)
機械振動：10HZ~500HZ 正弦，加速度10g
沖擊：11ms 半正弦波，加速度50g
標稱溫度：-40℃~85℃
鹽霧：100h
標稱耐壓
DMM系列可選鈦合金或更高強度的材料制造殼體，從而耐壓等級可達140Mpa,標配316L殼體的耐壓等級見下表。
殼體規格 | 無PB0F | PBOF |
D | 110Mpa | 無 |
E | 110Mpa | 無 |
G | 110Mpa | 20Mpa |
K | 80Mpa | 20Mpa |
L | 80Mpa | 20Mpa |
M | 80Mpa | 20Mpa |
0 | 70Mpa | 20Mpa |
P | 70Mpa | 14Mpa |
Q | 45Mpa | 14Mpa |
R | 45Mpa | 14Mpa |
T | 45Mpa | 無 |
V | 45Mpa | 無 |
X | 45Mpa | 無 |
材料
插座殼體：316L不銹鋼(可選鈦合金)
插頭殼體：316L不銹鋼(可選鈦合金)
絕緣體：增強分子材料
接觸件：銅合金鍍金
鎖緊帽：316L 不銹鋼 (可選銅合金)
0型圈：丁腈橡膠

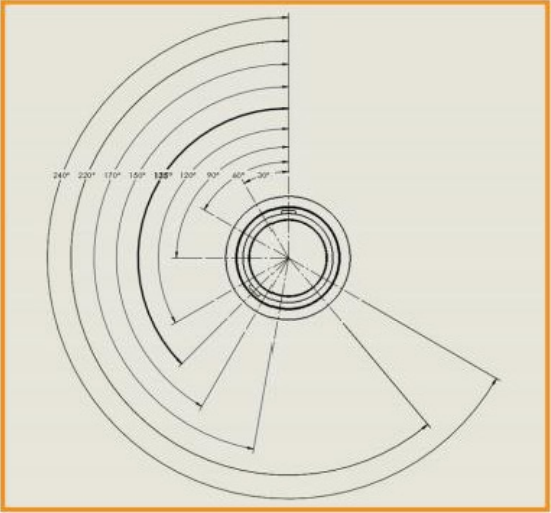

定位鍵
為改善連接器插拔的配合性能，DMM系列連接器設計兩個定位鍵。第一個鍵在12點鐘位置，第二個鍵相對第一個鍵135°位置，第二個鍵可以定制在90°、120°、150°或170°位置。
